Details
Durchdringungen: Kamin und Entlüftung
- Dauer (Richtwert)
- ca. 2 bis 4 Stunden je Durchdringung mit zwei Personen
- Schwierigkeit
- anspruchsvoll
- Personen
- 2
- Wetter
- trocken, windstill
Alles, was durch das Dach nach oben will, ist eine Einladung für das Wasser: Schornstein, Entlüftung, Antenne. Jede Durchdringung ist eine Stelle, an der das Blech nicht mehr durchgehend schützt.
Die Lösung steckt in der Reihenfolge. Das Wasser muss an der Durchdringung vorbeigeleitet werden, ohne dass es von oben auf eine offene Fuge trifft. Welche Bleche und Manschetten dafür vorgesehen sind, legt der Hersteller deines Profils fest.
Plane Durchdringungen vor dem Eindecken, nicht danach, dann liegen Ausschnitte und Anschlussbleche im Tafelraster fest, bevor verschraubt wird.
Das brauchst du
Werkzeug
Material
Schritt für Schritt
Durchdringungen erfassen
Notiere, welche Bauteile durch das Dach gehen: Schornstein, Entlüftungsrohre, Antennen oder Leitungen. Lege vor dem Eindecken fest, wo sie im Tafelraster liegen. So planst du Ausschnitte und Anschlussbleche, bevor die Tafeln verschraubt sind.

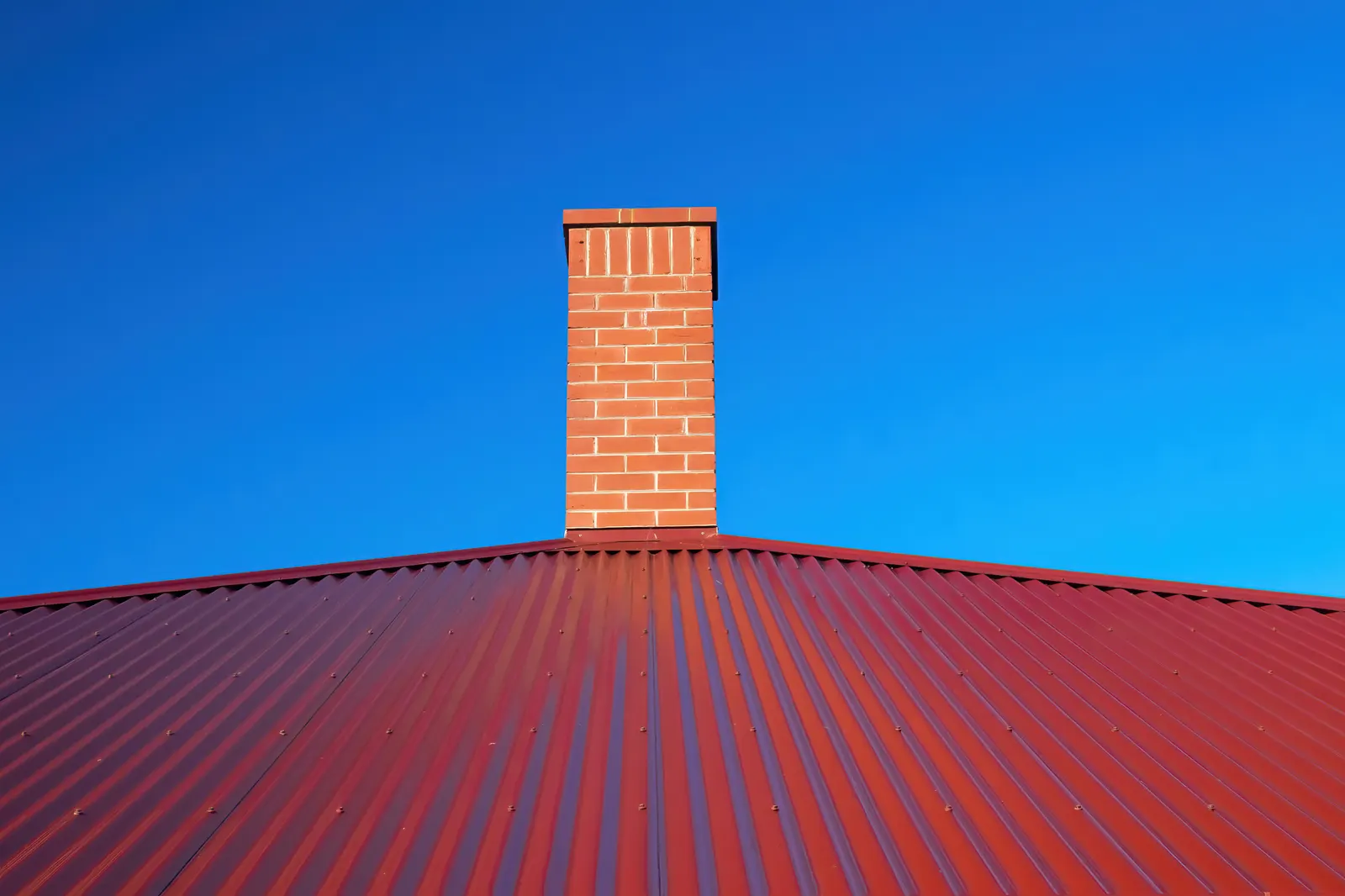

Das Foto zeigt einen gemauerten Schornstein am First eines roten Wellblechdachs. Den Anschluss selbst siehst du darauf nicht.
Kaminanschluss an den Fachbetrieb geben
Der Anschluss an einen Schornstein berührt den Brandschutz. Lass ihn von einem Fachbetrieb planen und ausführen, zum Beispiel von einem Dachdecker. Sprich auch den Schornsteinfeger an, bevor du eindeckst.
Ausschnitte herstellen
Zeichne den Ausschnitt im Blech an und schneide ihn mit Knabber oder Blechschere. Winkelschleifer nur mit dünner 1-mm-Trennscheibe und jede Tafel einzeln. Wische Staub und Späne gründlich ab, sie rosten.
Anschluss nach Herstellerdetail setzen
Setze Anschlussblech oder Dachdurchführung exakt nach dem Herstellerdetail zu deinem Profil. Aufbau, Lage des Anschlussblechs zum Dachblech und Dichtband (Art und Lage) legt der Hersteller des Anschlusses fest.
Die Zeichnung zeigt das Prinzip am Schornstein schematisch.
Entlüftung und Rohre mit Manschette abdichten
Für Rohre und Entlüftungen verwendest du eine Manschette oder Durchführung, die zum Profil passt. Welche das ist und wie sie befestigt wird, steht in der Anleitung des Herstellers.
Schrauben außerhalb des Wasserlaufs setzen
Verschraube Anschlüsse nur dort, wo kein Wasser läuft. Keine Schrauben im Wasserlauf, die Befestigungspunkte legt das Herstellerdetail fest. Prüfe nach dem Anschließen alle Fugen und Dichtungen.
Verwandte Schritte
- First eindecken: Firstblech montieren
- Ortgang abschließen und befestigen
- Querstoß, Überdeckung und Dichtband am Blechdach
- Verlegen & Verschrauben von Trapezblech
Quellen
Richtwerte aus Herstellerangaben – Herstellerangaben und Statik gehen vor.
